15712369282DL-20MHSY ТОКАРНЫЙ СТАНОК С ЧПУ
DL-20 MHSY станок имеет четыре вала рычага, наполовину закрытый контур управления все функции lathe численного управления, машина оборудованная с rexroth mtx и и системы числового программного управления, принять и станиной, и 45 ° наклон уровне руководства, чтобы украсить, W-и Z-оси, оси движения руководство с помощью скользящей направляющей, коэффициент трения мало, динамическая характеристика хорошо. 1.Макс свинг диаметр над станиной 600мм 2.Макс длина обработки 500 мм 3.Макс диаметр обработки 400мм
|
|
DL-20MHSY |
|
|
Макс диаметр |
mm |
Φ600 |
|
Макс диаметр нарезки |
mm |
Φ400 |
|
Макс диаметр обточки и сверления |
mm |
Φ310 |
|
Макс длина обточки |
mm |
500 |
|
Форма головки шпинделя |
|
A2-6 |
|
Размер держателя |
|
8″ (Hollow hydraulic chuck) |
|
Макс скорость шпинделя |
rpm |
4500 |
|
Полный диаметр отверстия шпинделя |
mm |
Φ76 |
|
Сила мотора шпинделя |
kW |
13.6 |
|
Форма головки шпинделя |
|
A2-6 |
|
Размер держателя |
|
8″ (In implementing hydraulic chuck) |
|
Макс скорость шпинделя |
rpm |
4500 |
|
Полный диаметр отверстия шпинделя |
mm |
Φ76 |
|
Сила мотора гл шпинделя |
kW |
9.5 |
|

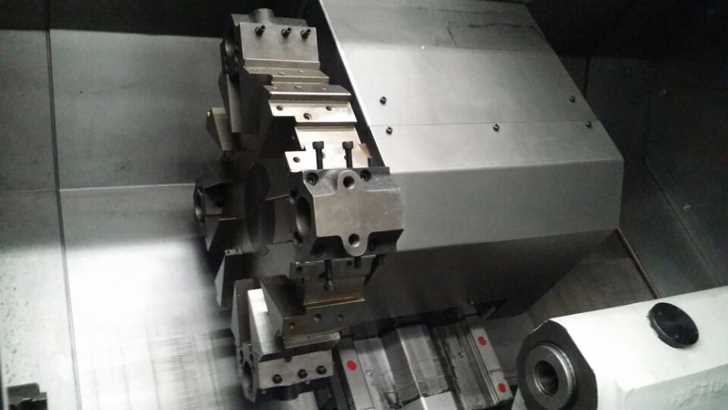

Тип башни инстр |
|
12 positions servo dynamic tool turret |
|
Размер поворота инстр |
mm |
20*20 |
|
Размер Внутренний диаметра держателя инструмента |
mm |
Φ32 mm, φ25 mm, φ20 mm, φ16 mm |
|
Макс скорость инстр |
rpm |
4000 |
|
Движение по оси Х |
mm |
200 |
|
Движение по оси Z |
mm |
540 |
|
Движение по оси Y |
mm |
±50 |
|
Движение по оси W |
mm |
520 (Vice spindle travel) |
|
скорость по оси X |
mm/min |
20 |
|
Скорость по оси Z |
mm/min |
20 |
|
Скорость по оси Y |
mm/min |
12 |
|
Скорость по оси W |
mm/min |
20 |
|

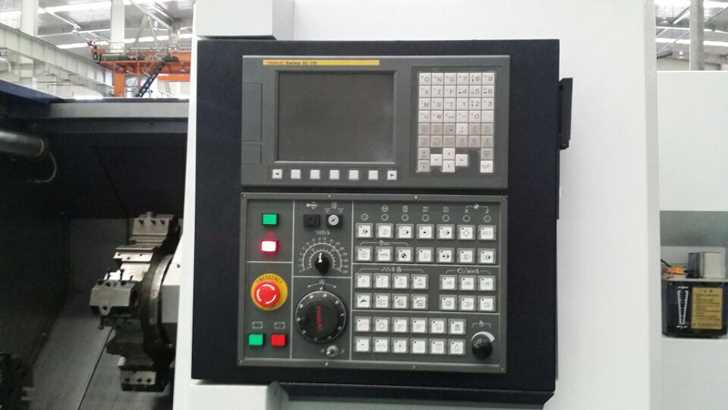

система |
|
Fanuc-0i-TD |
|
сервопривод |
Nm |
14.5/14.5/20/20 |
|
Сила мотора шпинделя |
kW/Nm |
13.6, 89.9 |
|
Мощность двигателя Вице-привода шпинделя |
W/Nm |
9.5, 64.1 |
|
Мощность мотора роторного инстр |
kW/Nm |
8.5, 20 |
|
Размер станка |
mm |
4336*1840*2160 |
|
Высота центра шпинделя |
mm |
1021 |
|
Вес |
kg |
5500 |
