DL-20MH

Макс диаметр

440

Макс длина обточки

500/900

Макс   диаметр внутр нарезки

260

Макс  диаметр внутр нарезки

380

Размер держателя

8" (Solid type for standard)

Нос шпинделя

ISO A2-6

Диаметр внутр отверстия шпинделя

110

скорость

45-4000

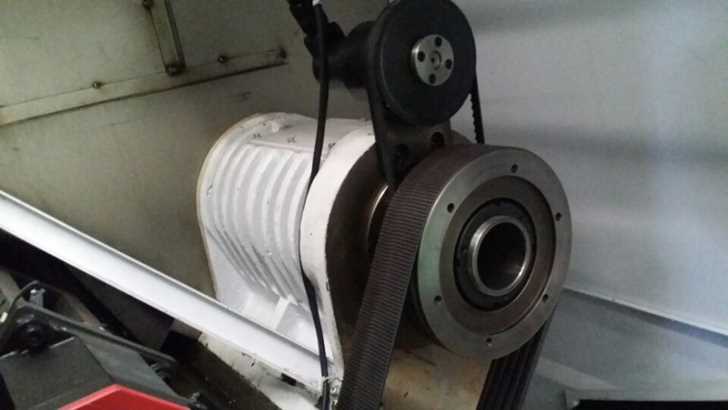

Сила мотора

11/15

Диаметр шпиндедя

70

Диаметр щпинделя сквозь отвкрстие

60 (When adopt hollow type chuck)

Движение по осям

X:265  Z:540/940

Скорость движения по осям

X:24 Z:24/16

Скорость нарезки по оси X

0.01-9000

Скорость нарезки по оси Z

0.01-12000

Вращение по осям X Z

8/12

Точность позиционирования оси х/Z

X:0.016/  Z:0.025

Повторение Точность позиционирования оси х/Z

X:0.006/ Z:0.008/0.010

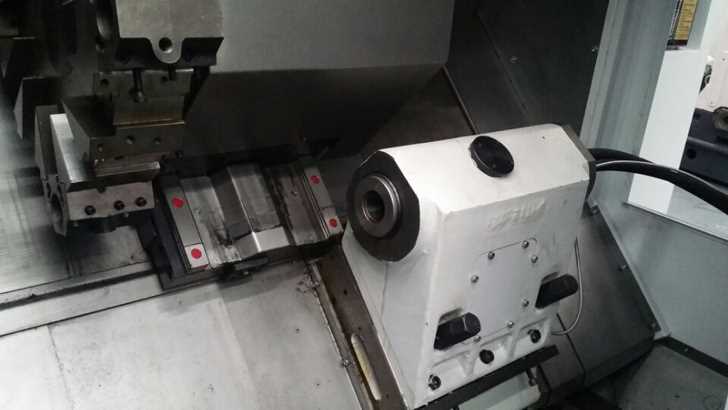

Диаметр рукава

φ85

Макс движение рукава

139

Конус шпинделя

Morse 5

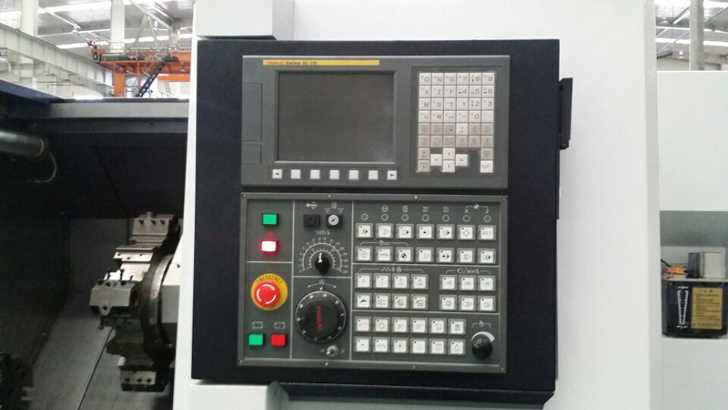

система

FANUC 0i - TD

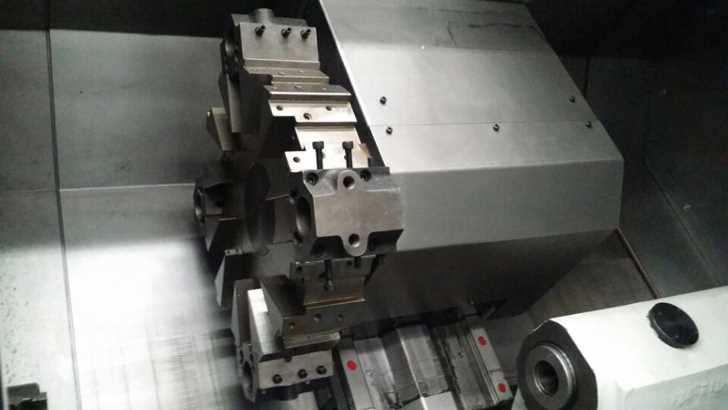

 Позиция Динамич инстр

12 (all 12 position could install live tool)

Скорость динам инстр (по оси)

5000

Скорость динам инстр (радиальный)

3500

Макс диаметр динам инстр

φ495

Макс диаметр носа инстр

φ495

Сила мотора

3.7/5.5

Размер ручки инстр

25*25

Время смены инстр

0.6/ 0.97

Макс мощность движения

φ20*0.2

Макс мощность нарезания

M16*2

Макс мощность переработки

25*14*40

Диаметр винта

32/ 40

Тип наравл детали

Linear rolling guide

Тип винта осей

Ball screw with double nut pre-tighten

Сила мотора

4

мощность

1.8

Обьем бака охлажд

450/500

Сила мотора

0.44

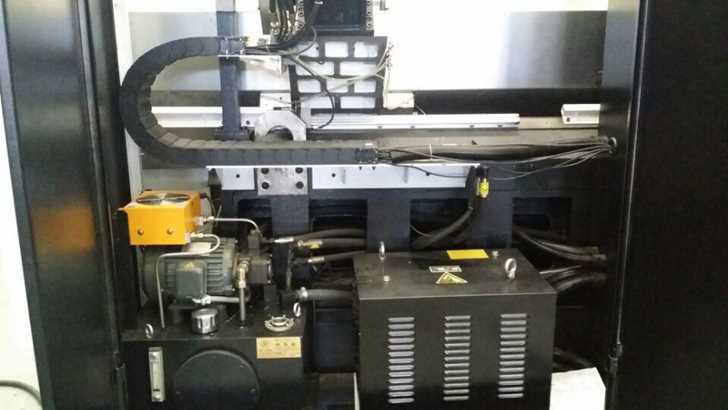

Сила мотора гидрав насоса

1.5

типтранспортер для удаления стружки

Автомат планка

мощность

380 ±0.1/ 50

Сила станка

MAX. 48

размер

3940/4532*1860*1886

упаковка

4296/5425*2105*2441

Размер упаковки для стружки

4350/4855*2250*245

вес

4500/5000
