15712369282DL-25MHSY ТОКАРНЫЙ СТАНОК С ЧПУ
Типа одношпиндельный планировка, инструмент на составные структура Y, х, Y, Z три оси управления: нож башне на двенадцати расположение сервопривода динамических нож башня, может завершить спину обработки; инструмент, соответственно и заместитель шпинделя (С1, С2) состоит из четырех вала рычага функцию, могут полное комплексное пространство вида обработки деталей, применимых, авиационной, космической, автомобильной промышленности, сложной формы, обработка требовать повышения точности обработки деталей. 1.Макс свинг диаметр над станиной 650 мм 2.Максимальная длина обработки 650 мм 3.Макс диаметр обработки 400мм Цельный токарный станок с CNC тела, отливки с высокой жесткой структурой обеспечения надежной и стабильной работы. Наклонной станиной со звуком вибропоглощающие характеристики. Высокоточные линейные направляющие пути. 1.Макс свинг диаметр над станиной 800 мм 2.Макс. длина точения 2000/2500/3000мм 3.Макс поворотный диаметр 750мм
|
|
DL-25MHSY(turing center ) |
|
|
Макс диаметр над станиной |
mm |
Φ650 |
|
Макс диаметр нарезки |
mm |
Φ400 |
|
Макс диаметр нарезки и фрезеровки |
mm |
Φ320 |
|
Макс длина нарезки |
mm |
650 |
|
Форма головки шпинделя |
|
A2-8 |
|
Chuck size Размер держателя |
|
10″(hollow hydraulic chuck ) |
|
Макс скорость шпинделя |
rpm |
3500 |
|
Диаметр отверстия шпинделя |
mm |
Φ87 |
|
Сила мотора гл шпинделя |
kw |
15/20.5 |
|
Форма головки шпинделя |
|
A2-6 |
|
Размер держателя |
|
8″(real hydraulic chuck) |
|
Макс скорость шпинделя |
rpm |
3500 |
|
Диаметр отверстия шпинделя |
mm |
Φ65 |
|
Сила мотора гл шпинделя |
kw |
11/15 |
|

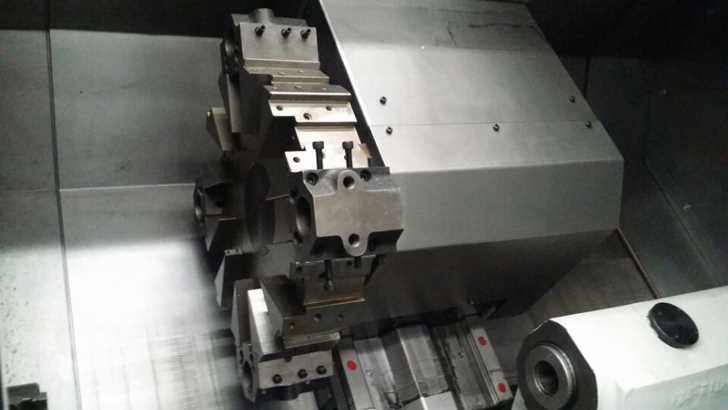

12 станций серводинам башня ножа |
|
12 stations |
|
Размер поворота инстр |
mm |
25*25 |
|
Размер Внутренний диаметра держателя инструмента |
mm |
φ40 mm,φ32 mm,φ25 mm,φ20 mm |
|
Макс скорость инстр |
rpm |
4000 |
|
X axis stroke |
mm |
240 |
|
Z axis stroke |
mm |
690 |
|
Y axis stroke |
mm |
±50 |
|
W axis stroke |
mm |
750(Vice spindle stroke ) |
|
X axis rapid move speed |
mm/min |
12 |
|
Z axis rapid move speed |
mm/min |
16 |
|
Y axis rapid move speed |
mm/min |
12 |
|
W axis rapid move speed |
mm/min |
16 |
|

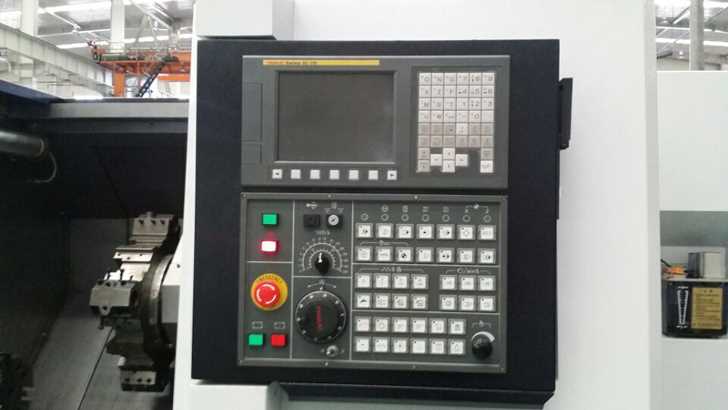

SIEMENS 840D |
||
|
Мощность мотора сервопривода по осям |
N m |
10.3/10.3/18.5/18.5 |
|
Мощность мотора движения шпинделя |
Kw/Nw |
15/20 95.5 |
|
Мощность мотора винц шпинделя |
Kw/Nw |
11/15 12 |
|
Мощность мотора вращения инстр |
Kw/Nw |
5.7 12 |
|
Размер станка |
mm |
5025*1940*2167(With Chip Conveyor) |
|
Высота центра шпинделя |
mm |
1010 |
|
Вес станка |
kg |
8500 |
