15712369282DL-25MH ТОКАРНЫЙ СТАНОК С ЧПУ

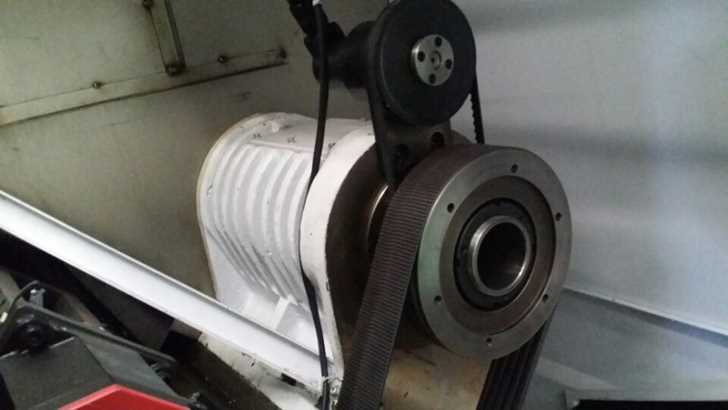

1. Макс свинг диаметр 520 мм 2. Макс. диаметр поворота(вала/диска) 310/500мм 3. Максимальная длина обработки 1000/1500 мм Высокая жесткость конструкции структуры: один кусок литья, машина имеет большой раздел загрузки, поэтому он имеет хорошую жесткость и амортизация, которые обеспечивают высокую точность работы. Высокая эффективность и низкий шум: мотор сервопривода AC и V Тип ремня результативной передачей, машина может избежать шума.
|
DL-25MH |
|
|
Макс диаметр |
520 |
|
Макс длина обточки |
1000 |
|
Макс диаметр внутр обточки |
310 |
|
Макс диаметр внутр обточки |
500 |
|
Размер держателя |
10" (Solid type for standard) |
|
Нос шпинделя |
ISO A2-8 |
|
Скорость шпинделя |
35-3500 |
|
Сила мотора шпинделя |
18.5-22 |
|
Диаметр отверстия шпинделя |
87 |
|
Диаметр сквозь отверсьтие шпинделя |
74 (When adopt hollow type chuck) |
|
Движение по осям |
260/1100 |
|
скорость |
12/12 |
|
Сила мотора |
12/22 |
|
Точность |
0.016/0.025 |
|
Повторения точности |
0.006/0.010 |
|

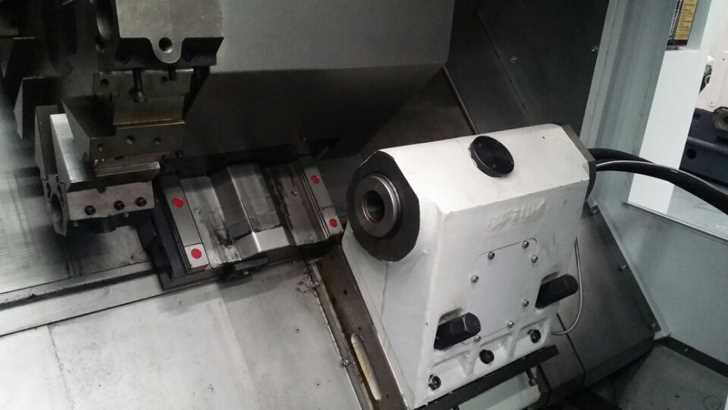

Диаметр рукава |
φ100 |
|
Макс движение рукава |
139 |
|
конус |
Morse 5 |
|

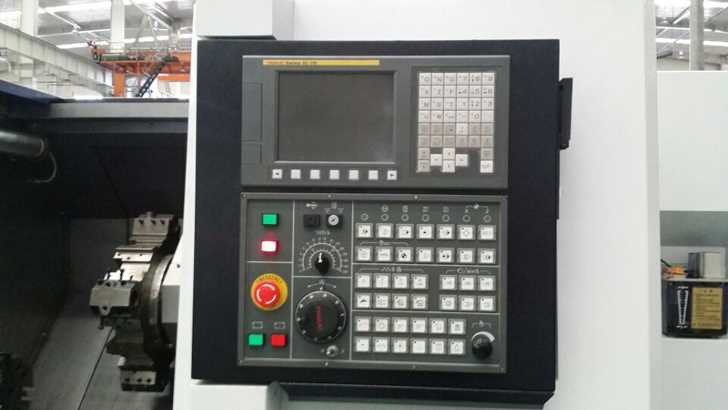

система |
FANUC 0i - TD |
|
Позиуия динам инстр |
12 (all 12 position could install live tool) |
|
Макс диаметр динам инстр |
φ495 |
|
Макс диаметр носа инстр |
φ495 |
|
xСила мотора |
3.7-5.5 |
|
xРазмер ручки инстр |
25*25 |
|
Время смены инстр |
0.56/ 0.96 |
|
Макс предельная глубина бурения |
φ20*0.2 |
|
наибольший диаметр нарезаемого отверстия |
M16*2 |
|
Макс производительность при фрезеровании |
25*14*40 |
|
Тип направл инстр |
Slide guide |
|
Тип винта |
Ball screw |
|
Сила мотора |
3 |
|
Обьем бака масла |
1.8 |
|
Сила мотора насоса |
0.4 |
|
Сила мотора гидрав насоса |
1.5 |
|
Тип транспортера стружки |
Автомат планка |
|
Hz)напряжение |
380 ±0.1/ 50 |
|
Мощность станка |
MAX. 35 |
|
Размер станка |
5100*1875*2020 |
|
упаковка |
6020*2240*2520 |
|
вес |
About 7800 |
