15712369282GANTRY СТАНОК LMXH 1622

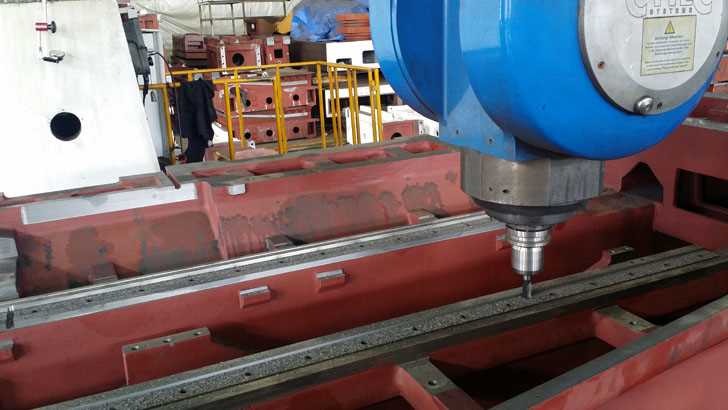

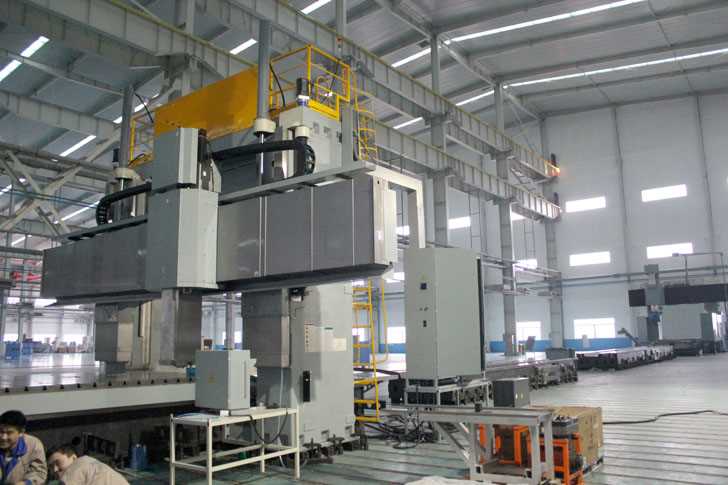

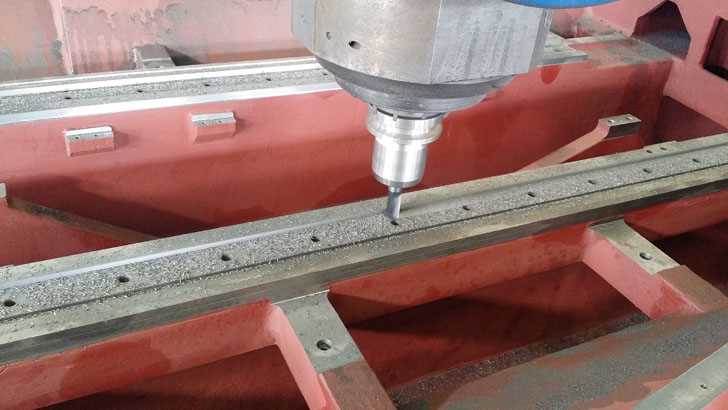

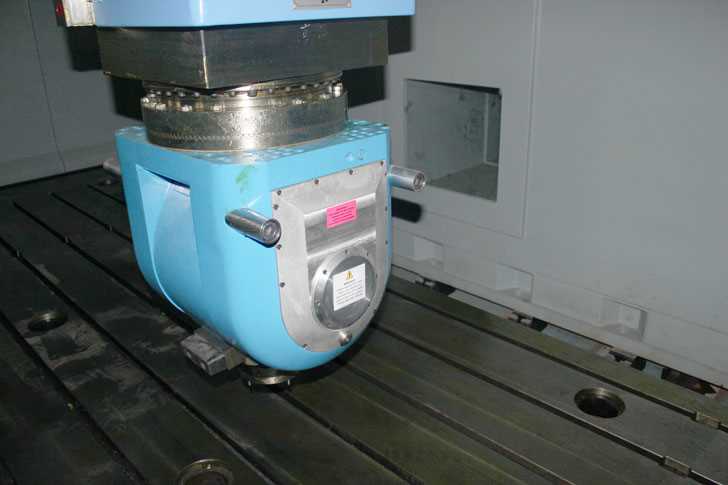

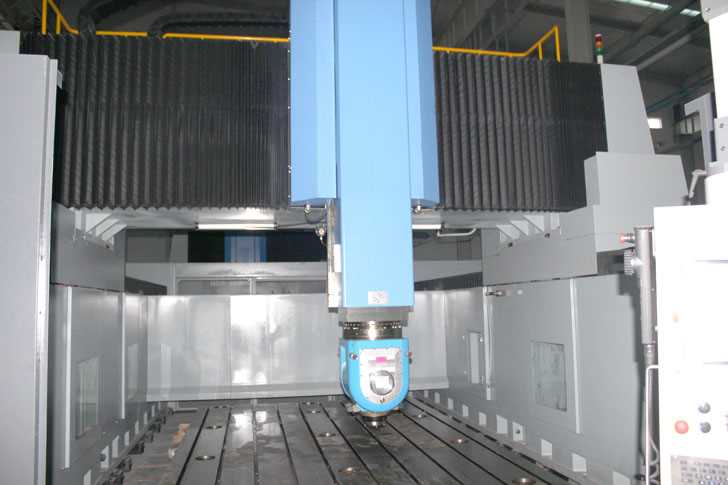

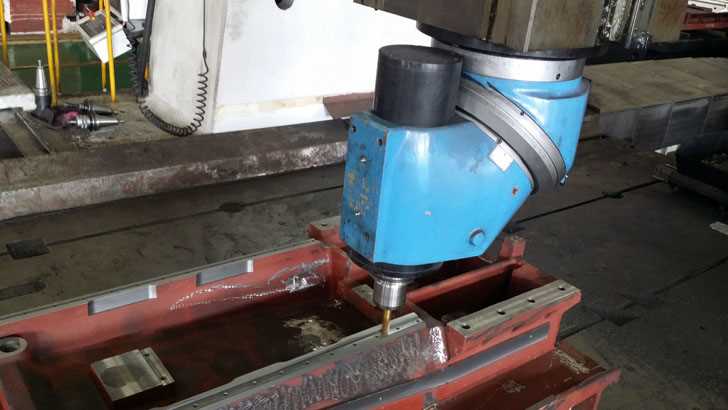

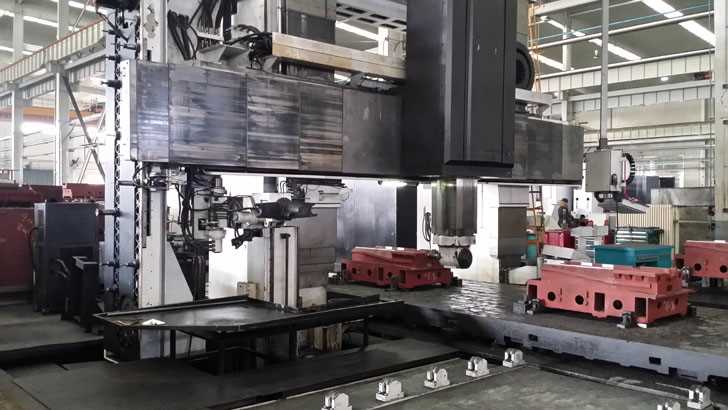

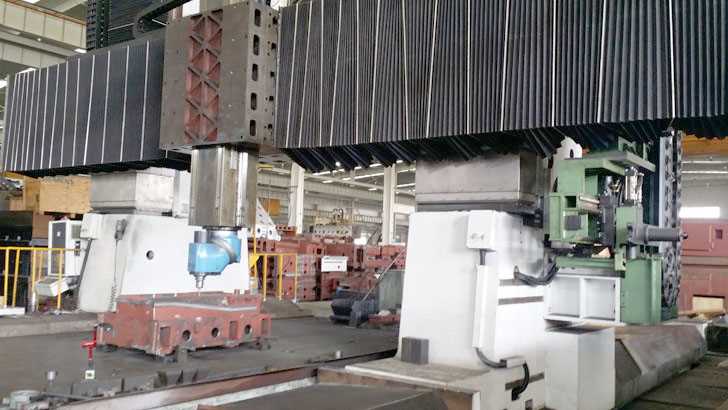

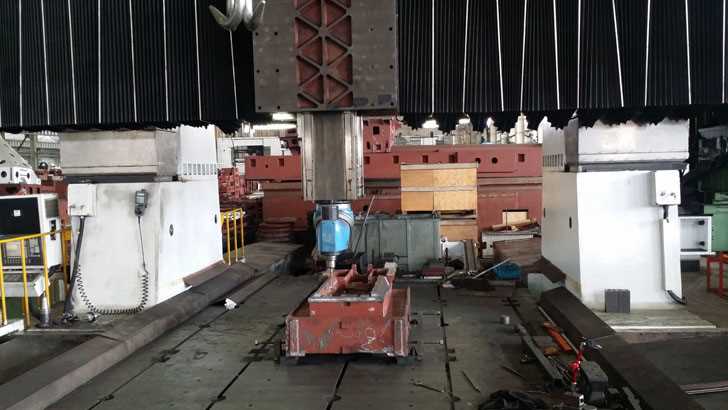

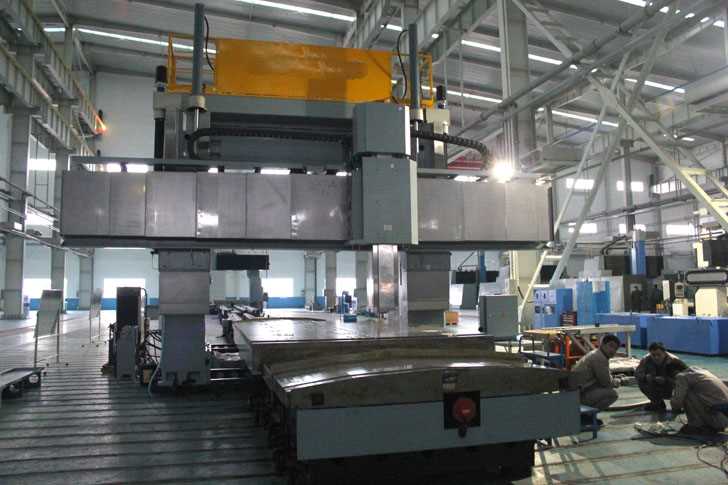

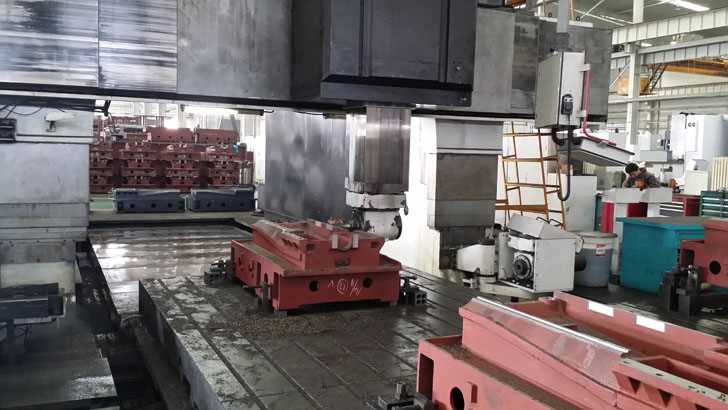

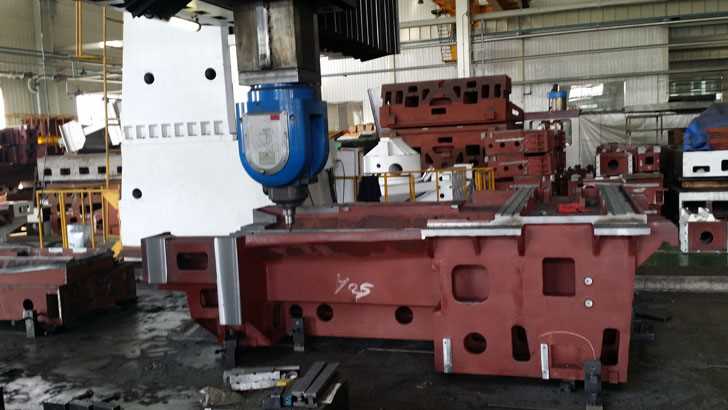

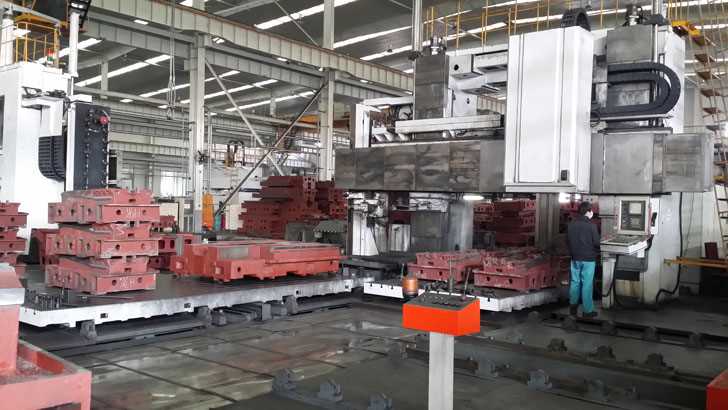

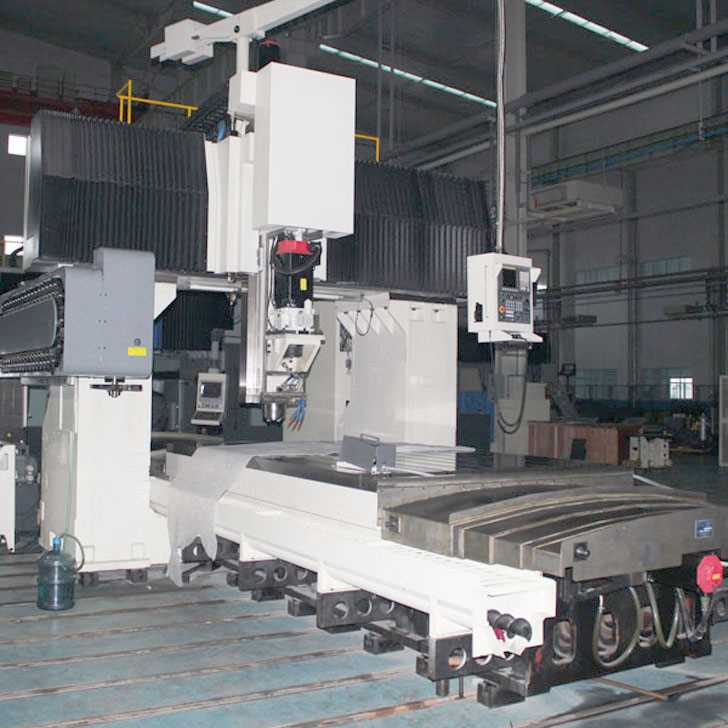

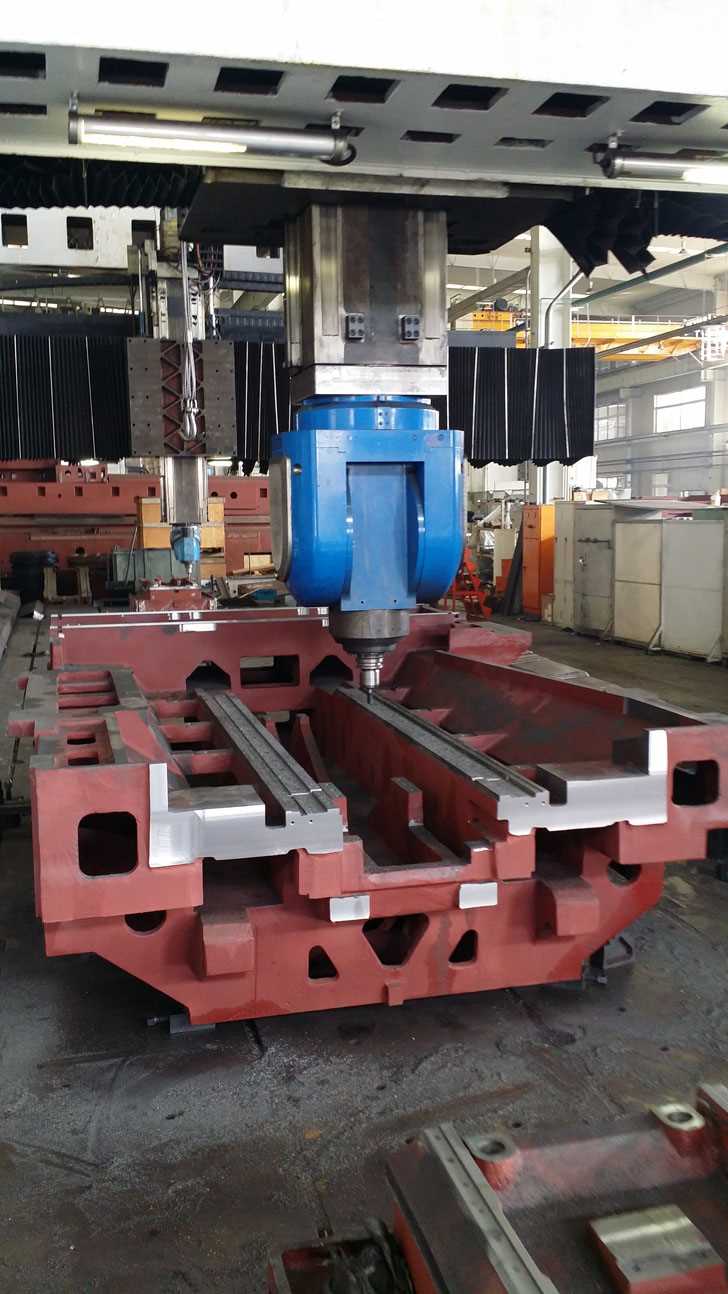

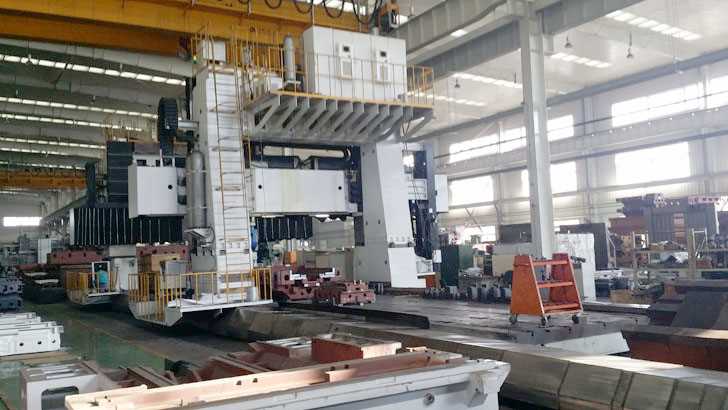

Этот станок имеет преимущество в виде gantry токарного станка рама-основанием с высокой жесткостью, структурной симметричностью и необычайной надежностью. Эта машина принимает профессиональный 3D дизайн и анализ основная конструкции конечного элемента . Используется в автомобильной, космической, военной индустрии. CNC Gantry система. Ось x: верстак вертикального возвратно-поступательного перемещения на кровать вдоль направляющего рельса; Ось Y: рама, делает левую и правую боковые движения луча вдоль направляющего рельса; Ось Z: рама, вдоль направляющего рельса, делает движения вверх и вниз по вертикали. Ось a: делает установленные вращения на оси C ; Ось C: установлен в скользкой подушке через винтовое соединение для вращения; Х,у,Z,а,с - пять осей, для достижения полного замкнутого цикла.
|
ITEMS |
2220 |
UNIT |
||
|
Worktable Рабочий стол |
Worktable size Размер стола |
2200×2200 |
mm |
|
|
Distance between the 2 columns Расстояние между двумя колоннами |
2700 |
mm |
||
|
Max. Capacity Макс грузопод стола |
10000 |
Kg |
||
|
T-slot size Размер канавки |
22×12 |
mm |
||
|
Processing range Диапозон процесса |
Max travel of worktable – X axis Макс движение по оси x |
2500 |
mm |
|
|
Max travel of sliding saddle – Y axis Макс движение по оси Y |
2500 |
mm |
||
|
Max travel of spindle -- Z axis Макс движение по оси Z |
1000 |
mm |
||
|
Distance between spindle end face to worktable end face Дистанция между торцом шпинделя и торцом стола |
Max |
1200 |
mm |
|
|
Min |
200 |
mm |
||
|
Spindle шпиндель |
Taper (7:24) конус |
BT50 |
|
|
|
Spindle speed Скорость шпинделя |
40~6000 |
r/min |
||
|
Max output torque Макс вращение |
1050/1435 |
N·m |
||
|
Spindle motor power мощность |
30/41 |
kW |
||
|
Feeding отправка |
Cutting feeding speed Скорость нарезания |
1~8000 |
mm/min |
|
|
Rapid feeding Макс скорость отправки |
X axis |
15 |
m/min |
|
|
Y axis |
12 |
|||
|
Z axis |
12 |
|||
|
Tool changer смена инструмента
|
Max length of tool Макс длина инструмента |
350 |
|
|
|
Capacity обьем |
24 |
|
||
|
Form форма |
Chain type Тип цепи |
|
||
|
Max cutter diameter Макс диаметр фрезы
|
Full полный |
Φ105 |
|
|
|
Adjacent смежный |
Φ220 |
|||
|
Tool changing (Tool to Tool) Смена фрезы |
3 |
|
||
|
Max weight of tool Максимальный вес инструмента |
15 |
|
||
|
Positioning accuracy точность позиции |
Implement JB/T8771.4-1998standard |
X axis Ось X |
0.025 |
mm |
|
Y axis Ось Y |
0.025 |
|||
|
Z axis Ось Z |
0.02/300 |
|||
|
Repeatability accuracy Повторяемость |
X axis Ось X |
0.013 |
mm |
|
|
Y axis Ось Y |
0.013 |
|||
|
Z axis Ось Z |
0.010 |
|||
|
Table electric capacity Электронная мощность стола |
80 |
KVA |
||
|
Machine overall dimensions Размеры стола |
730×610×480 |
cm |
||
|
Machine weight Вес станка |
38 |
T |
||
|
X/Y/Z axis motor power Мощность мотора по осям X/Y/Z |
7/4/7 |
KW |
||
|
X/Y axis linear guide rail width Направляющая линия по осям |
63/63 |
mm |
||
|

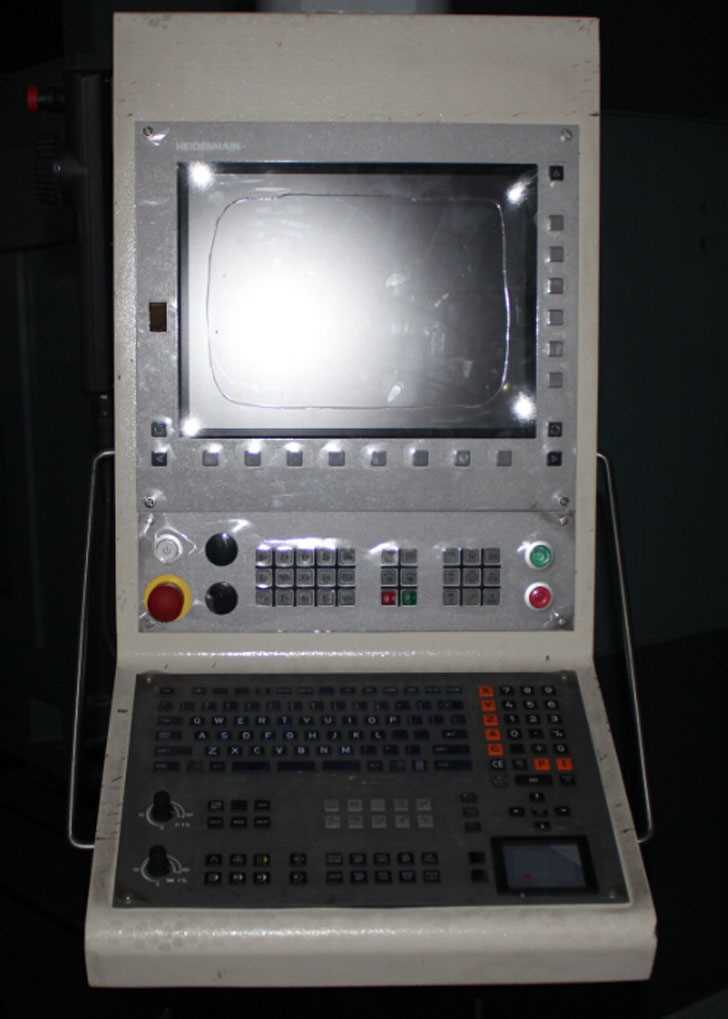

CNC Controller Система контроля |
FANUC-0I-MD |
|
||
|
Air Requirements Требования Воздуха |
1000-1200 |
L/min |
||
|
Air pressure Давление воздуха |
0.4-0.6 |
Mpa |
||
